​空调接收器工作原理及检修方法

空调接收器工作原理及检修方法

1、安装位置

显示板组件通常安装在前面板或室内机的右下角，格力KFR-23GW/ ( 23570 ) Aa-3即Q力系列空调器显示板组件使用指示灯+数码管的方式，见下图，安装在前面板，前面板留有透明窗口，称为接收窗，接收器对应安装在接收窗后面。

2、实物外形和工作原理

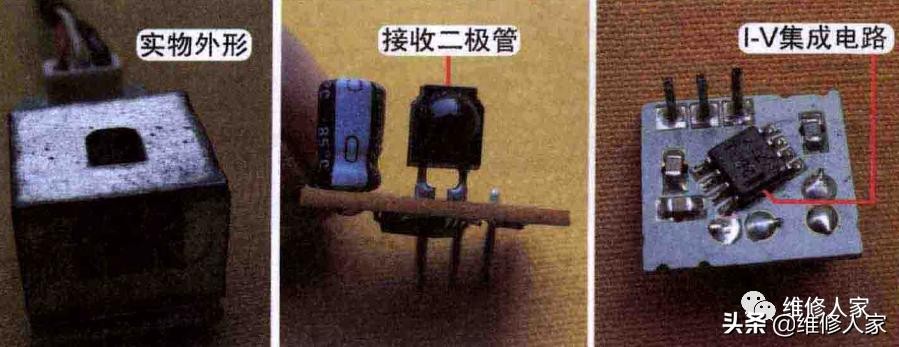

①实物外形

接收器内部含有光敏元件(接收二极管)，通过接收窗口接收某一频率范围的红外线，当接收到相应频率的红外线，接收二极管产生电流，经内部I-V集成电路转换为电压，再经过滤波、比较器输出脉冲电压、内部三极管电平转换，接收器的输出引脚输出脉冲信号送至CPU处理。接收器接收距离一般大于7m。

接收器实现光电转换，将确定波长的光信号转换为可检测的电信号，因此又叫光电转换器。由于接收器接收的是红外光波，其周围的光源、热源、节能灯、日光灯及发射相近频率的电视机遥控器等都有可能干扰空调器的正常工作。

②工作原理

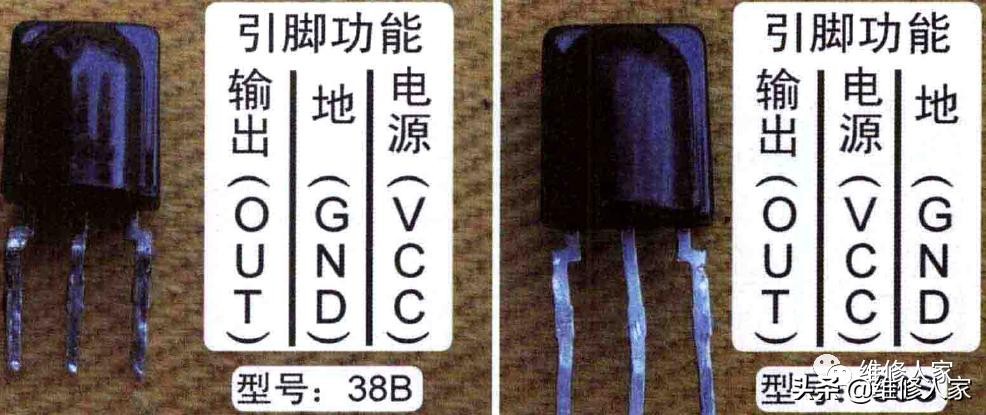

目前接收器通常为一体化封装，实物外形和引脚功能见下图。

接收器工作电压为直流5V,共有3个引脚，功能分别为地、电源（5V）、输出（信号），外观为黑色，部分型号表面有铁皮包裹，通常和发光二极管（或LED显示屏）一起设计在显示板组件。常见接收器型号为38B、38S、1838 、0038 。

3、引脚功能判断方法

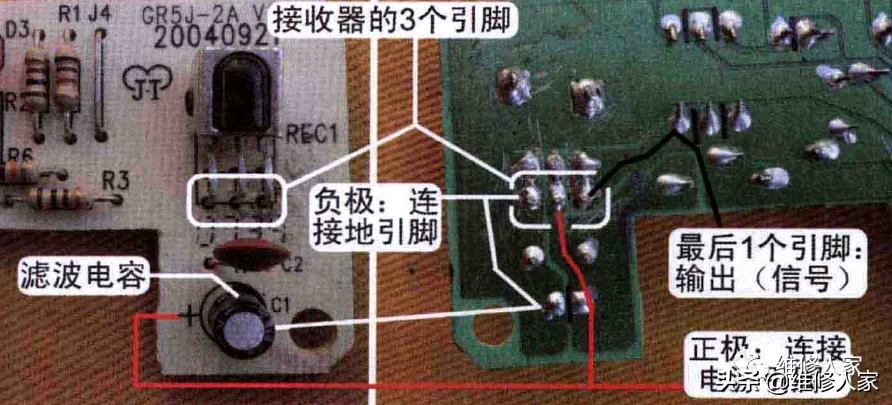

在维修时如果不知道接收器引脚功能，见下图,可查看显示板组件上滤波电容的正极和负极引脚、连接至接收器引脚加以判断：滤波电容正极连接接收器供电（电源）引脚、负极连接地引脚，接收器的最后1个引脚为输出（信号）。

4、接收器检测方法

接收器在接收到遥控信号（动态）时，输出端由静态电压会瞬间下降至约直流3V,然后再迅速上升至静态电压。遥控器发射信号时间约1s,接收器接收到遥控信号时输出端电压也有约1S的时间瞬间下降。

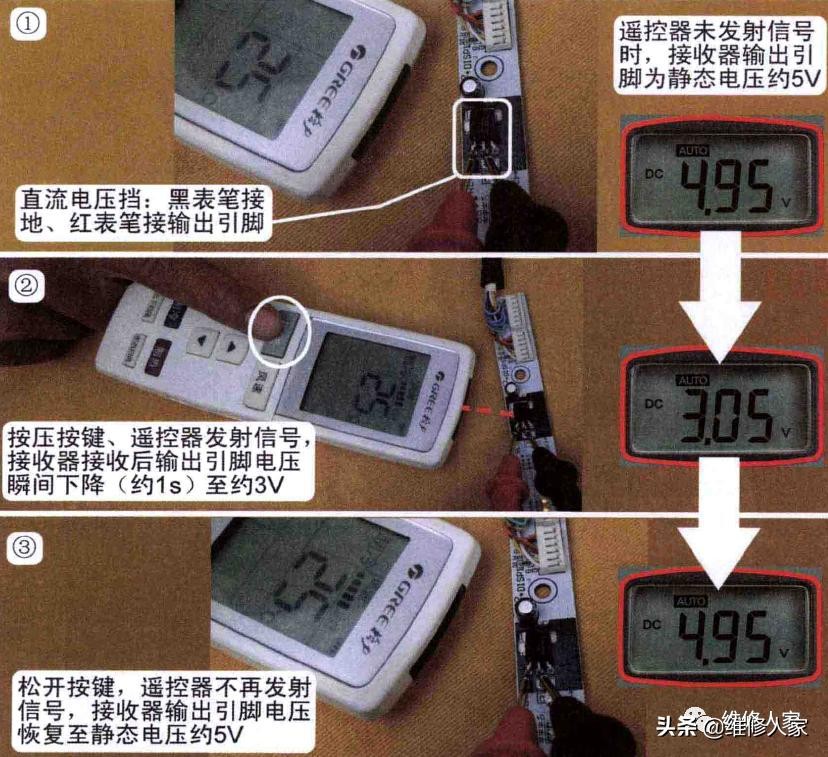

见下图，使用万用表直流电压挡，动态测量接收器输出引脚电压，黑表笔接地引脚 (GND)、红表笔接输出引脚(OUT)，检测的前提是电源引脚(5V )电压正常。

① 接收器输出引脚静态电压：在无信号输入时电压应稳定约为5V。如果电压一直在2~4V跳动，为接收器漏电损坏，故障表现为有时接收信号有时不能接收信号。

② 按压按键遥控器发射信号，接收器接收并处理，输出引脚电压瞬间下降(约1s)至约3V。如果接收器接收信号时，输出引脚电压不下降即保持不变，为接收器不接收遥控信号故障，应更换接收器。

③ 松开遥控器按键，遥控器不再发射信号，接收器输出引脚电压上升至静态电压约5V。
